Irmak–Zonguldak Hattı Km 311+550–311+700 Kaya Düşmesine Karşı Çok Plakalı Çelik Tünel

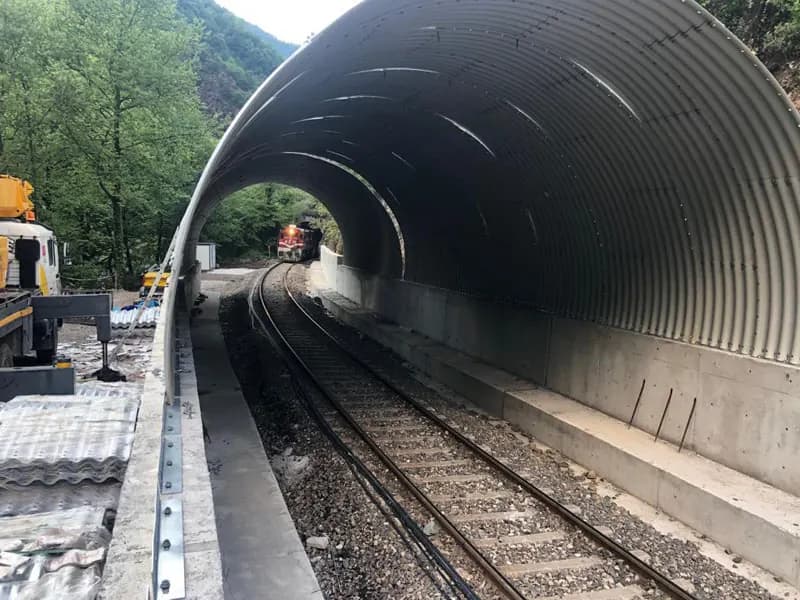

Irmak–Zonguldak demiryolu hattının tüneller bölgesi olarak bilinen bölgesinde, Km 311+550 – 311+700 kesimi arasında, kaya düşmesi riskine karşı 150 m uzunluğunda, 5,85 m yüksekliğinde epoksi kaplı çok plakalı oluklu çelik ile tünel yapıldı. Demiryolu trafiğini aksatmadan yapılan, Türkiye'de öncü bir projeydi. Tünelin yanında 80 m uzunluğunda, 8 m yüksekliğinde taş duvar ve balast tutucu duvar yapıldı. Projeye ulaşım, ancak, sürekli akış halinde olan dereye 8 sıra 2×2 m prekast menfez konarak ve bunda her sel sonrası yenileme yapılarak sağlanabildi. TCDD 2. Bölge Müdürlüğü için yürütülen bu işte ayrıca 30.000 m³ kazı ve dolgu yapıldı.

Yapılan işler

• 01150 m uzunluğunda, H: 5,85 m epoksi kaplı oluklu çelik (koruge) tünel
• 0280 m uzunluğunda, H: 8,00 m taş duvar ve balast tutucu duvar
• 038 sıra 2,00×2,00 m betonarme prekast menfez ile dere geçişi
• 0430.000 m³ kazı ve dolgu
